μηχάνημα κοπής λέιζερ από ανοξείδωτο χάλυβα για την επεξεργασία λαμαρινών

Μηχάνημα κοπής λέιζερ από ανοξείδωτο χάλυβα για επεξεργασία λαμαρίνας

ΠΡΟΔΙΑΓΡΑΦΕΣ


Περιοχή κοπής: 3000 * 1500mm
Ταχύτητα κοπής: 30m / λεπτό
Υποστηριζόμενη μορφή γραφικών: AI, PLT, DXF, BMP, LAS, DXP
Εφαρμογή: Κοπή λέιζερ
Συνθήκη: Νέα
Πάχος κοπής: 0-30mm
CNC ή όχι: Ναι
Λειτουργία ψύξης: Ψύξη νερού
Λογισμικό ελέγχου: Cypcut
Τόπος καταγωγής: Anhui, Κίνα (ηπειρωτική χώρα)
Πιστοποίηση: CE, ISO, SGS, CCC
Εγγύηση: 1 έτος
Πηγή λέιζερ: IPG / Raycus / nNIGHT / MAX
Κεφαλή κοπής: Precitec / Raytools / OSPRI / WSX
Τύπος σέρβο: Σέρβο κινητήρα
Σύστημα ψύξης: Χειριστήριο νερού
Ισχύς λέιζερ: 500/750/1000/1500/2000 / 3000w ή ως προσαρμοσμένη
Εμβαδόν εργασίας: 1500 * 3000mm
Υλικά κοπής: χάλυβας άνθρακα / ανοξείδωτο χάλυβα / αλουμίνιο / χαλκός
Ηλεκτρικό στοιχείο: Γαλλική Schneider
Σύστημα Μεταφοράς: YYC

Εφαρμογή προϊόντος

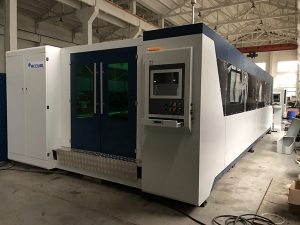

Η μηχανή κοπής λέιζερ CN-G3015A CNC είναι ένα ολοκληρωμένο σύνολο εξοπλισμού κοπής λέιζερ, το οποίο είναι ενσωματωμένο με λέιζερ ινών, ψυκτικούς συγκροτήματα, κεφαλές κοπής ινών, μηχανήματα κοπής, σύστημα ελέγχου, σύστημα νερού, σύστημα εξαγωγής αέρα κ.ο.κ. Ολόκληρη η μηχανή υιοθετεί σταθερό τεμάχιο εργασίας και κινητή κατασκευή γερανού. Πρόκειται για μια μηχανή κοπής λέιζερ CNC με δύο άξονες, τριών αξόνων. Ανάμεσά τους, ο σύνδεσμος άξονα ΧΥ πραγματοποιεί την επίπεδη επιφάνεια κοπής της τροχιάς τροφοδοσίας με επίπεδη επιφάνεια εργασίας. Τέσσερις άξονες CNC του εξοπλισμού καθοδηγούνται από κυλιόμενους οδηγούς και ο άξονας X, Y, Z της πλάκας κοπής οδηγείται από το σερβο γρανάζι εναλλασσόμενου ρεύματος, μεταξύ των οποίων ο άξονας X, Z οδηγείται από το σερβο γρανάζι AC. Το κύριο κρεβάτι, ο άξονας Y υιοθετεί δέσμη χαλύβδινων δομών, δυναμική απόδοση, μεταξύ των οποίων η κεφαλή κοπής λέιζερ, ο σερβοκινητήρας εναλλασσόμενου ρεύματος, το ζεύγος βιδών, το ζεύγος οδηγών, ο μειωτήρας, το κιβώτιο ταχυτήτων και το ζευγάρι των ραφιών. Το σύστημα CNC υιοθετεί το ειδικό σύστημα ψηφιακού ελέγχου με λέιζερ, διαμορφώνει το επαγγελματικό λογισμικό ελέγχου κοπής και το βοηθητικό λογισμικό προγραμματισμού. Συμπαγής κατασκευή, επαρκής ακαμψία, καλή αξιοπιστία και υψηλή απόδοση κοπής.
Η μηχανή κοπής με λέιζερ CNC είναι κατάλληλη για κοπή ανοξείδωτου χάλυβα, ανθρακούχου χάλυβα, κράματος χάλυβα, χάλυβα πυριτίου, πλάκας γαλβανισμένου χάλυβα, κράματος αλουμινίου, κράματος τιτανίου και άλλων μεταλλικών υλικών.

Κύρια χαρακτηριστικά


1. Η κινούμενη δοκός γερανού υιοθετεί νέο σχεδιαστικό σχεδιασμό καθώς και νέα κατασκευαστική διαδικασία, η οποία διατηρούσε σταθερότητα υπό υψηλή επιτάχυνση και έκανε το κράμα αλουμινίου εξώθησης με μεγάλο πλάτος μήκους. Αυτό μειώθηκε κατά 12% σε βάρος και αυξήθηκε κατά 20% σε δυσκαμψία συγκρίνοντας τη δέσμη χύτευσης.
2. Το σύστημα CNC που είναι γραμμένο με διεπαφή αλληλεπίδρασης ανθρώπου-υπολογιστή και υιοθετεί λογισμικό ελέγχου κινεζικών και αγγλικών, έκανε την λειτουργία πιο απλή και βολική.
3. Η περιοχή κοπής με ευρεία όραση, καθώς υπάρχουν τρεις ανοιχτές πλευρές, οι οποίες διευκολύνουν την φόρτωση και εκφόρτωση των πρώτων υλών. Μπορεί να εφαρμοστεί σε διαφορετικό χώρο.
4. Η μερική κατασκευή που χρησιμοποιείται στον ηλεκτρικό πίνακα ελέγχου μπορεί να ικανοποιήσει διάφορες χωροταξικές ρυθμίσεις.
5. Ο θάλαμος κοπής υιοθετεί κινούμενο πλέγμα για να πραγματοποιεί με ακρίβεια την ατέρμονη κοπή και να εξοικονομεί τόσο υλικό όσο και χρόνο κοπής.
6. Η δομή απομάκρυνσης σκόνης στο τμήμα βάσης γίνεται πιο αποδοτική καθώς η συνδεδεμένη συσκευή κάνει το τρυγόνι πολύ κοντά στην περιοχή κοπής. Αυτό επίσης έκανε τη συσκευή απομάκρυνσης σκόνης να αποφεύγει το λέιζερ για να εξασφαλίσει μακρά διάρκεια ζωής.
7. Αυτή η ειδικά σχεδιασμένη κεφαλή κοπής με λέιζερ θα μπορούσε να κάνει κοπή υψηλής απόδοσης σε υλικό σε συγκεκριμένο πάχος μέσω της ρύθμισης της εστιακής απόστασης, της διαμέτρου εστίασης και της περιοχής κοπής της μέσης δέσμης, της ισχυρής ισχύος, του φορτίου τόσο εμπρός όσο και πίσω. εξοικονόμηση χρόνου.

Τεχνικές παράμετροι


Εύρος κοπής (mm)
1500X3000
1500Χ4000
1500Χ6000
2000X4000
2000X6000
Χειροκίνητος άξονας Χ (mm)
1525
1525
1525
2025
2025
Άξονας διαδρομής άξονα Y (mm)
3050
4050
6050
4050
6050
Άξονας διαδρομής Z (mm)
300
300
300
300
300
Ακρίβεια τοποθέτησης άξονα XY (mm)
± 0,03
± 0,03
± 0,03
± 0,03
± 0,03
Επανατοποθέτηση της ακρίβειας (mm)
± 0,02
± 0,02
± 0,02
± 0,02
± 0,02
Ισχύς λέιζερ (w)
500/750/1000/1500/2000/3000/4000/6000

Η υπηρεσία μας


Υπηρεσία προ-πωλήσεων

* Έρευνα και συμβουλευτική υποστήριξη.

* Δείγμα υποστήριξης δοκιμών.

* Δείτε το εργοστάσιο μας.

Εξυπηρέτηση μετά την πώληση

* Εκπαίδευση πώς να εγκαταστήσετε το μηχάνημα, εκπαιδεύοντας τον τρόπο χρήσης του μηχανήματος.

* Μηχανικοί διαθέσιμοι για την εξυπηρέτηση μηχανημάτων στο εξωτερικό.
